校园视频监控系统

视频监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的且防范能力极强的综合性系统，它可通过前端监控摄像机及其辅助设备直接观看被监视场所的一切情况。随着安防技术的不断成熟，以视频监控为核心的大安防系统，可以帮助学校在人力防范的基础上，采用先进的高清、智能、集成等技术，对校园进行全方位、全天候的全面防范，最大限度地减少各种安全隐患。

校园监控应用场景

各学校安防监控场景比较固定，具体可以分为室内场景与室外场景，其中室外场景主要包括学校大门口、校内主要道路、足球场、篮球场、广场和室外停车库等，室内场景主要包括教学楼、行政楼、宿舍楼、图书馆、体育馆、食堂和监控中心等建筑内部场景。

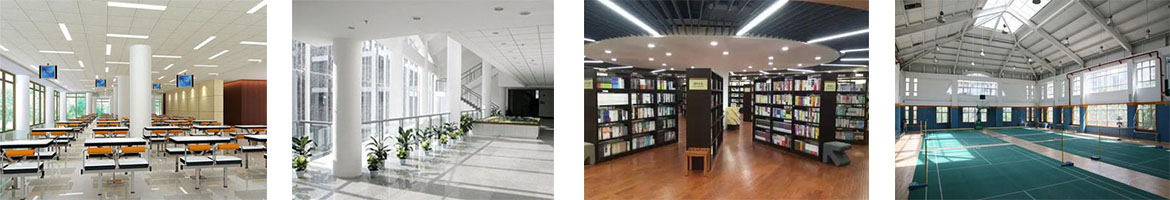

食堂                      教学楼                  图书馆                    体育馆

道路                    足球场                   广场                室外停车库

视频监控系统介绍

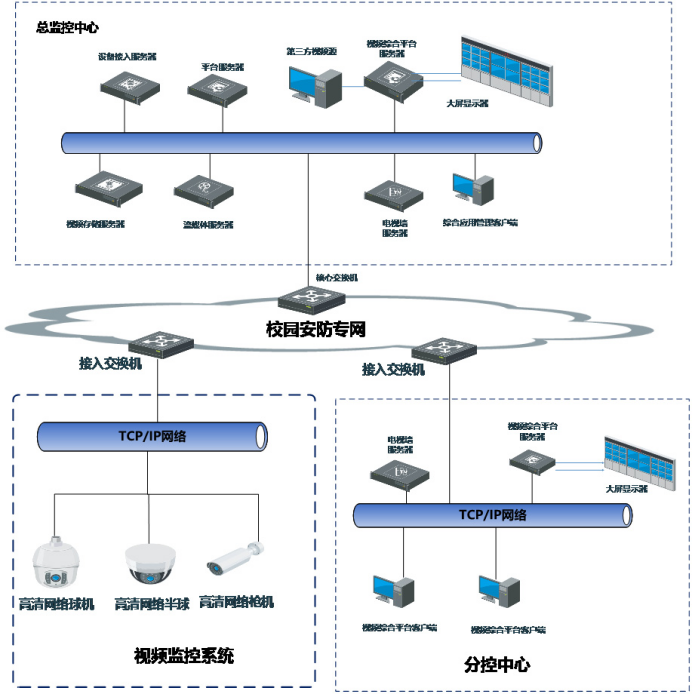

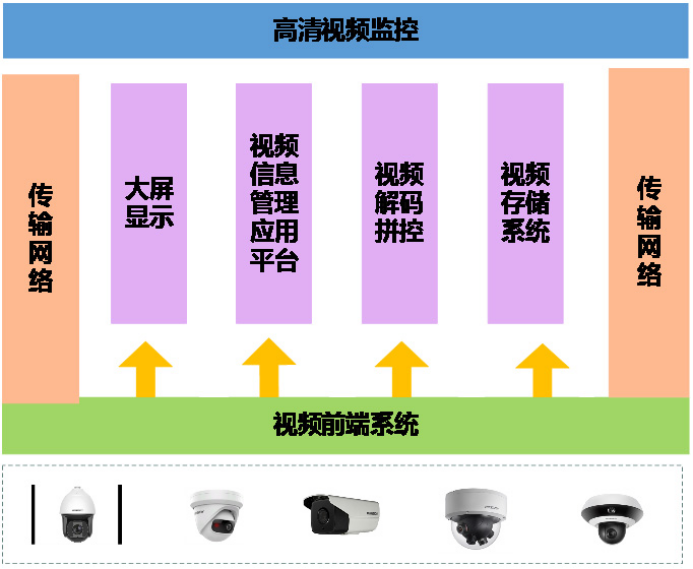

 视频监控系统包含视频前端系统、传输网络、监控中心三个部分，其中监控中心又含视频存储系统、视频解码拼控、大屏显示、视频信息管理应用平台几个部分。

视频前端系统

主要负责各种音、视频信号的采集，通过部署网络摄像机、球机、拾音器等设备，将采集到的信息实时传送至各个监控中心。

系统网络高清摄像机，具有高效的处理能力和丰富的功能应用，旨在给用户提供更优质的图像效果、更丰富的监控价值、更便捷的操作管理和更完善的维护体系。

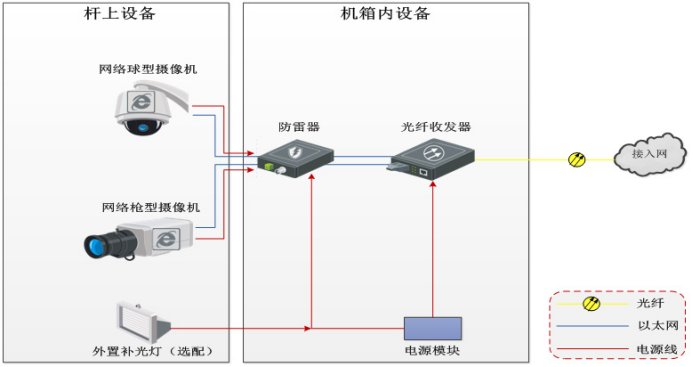

前端摄像机选型应根据不同应用场景的不同监控需求，选择不同类型或者不同组合的摄像机，室内可以选择半球型摄像机，美观大方，室外可以依据固定枪机与球机搭配使用、交叉互动原则，以保证监控空间内的全覆盖、无盲区，同时根据实际需要配置前端基础配套设备如防雷器、设备箱等以及视频传输设备。

传输网络

监控传输网络系统主要作用是接入各类监控资源，为中心管理平台的各项应用提供基础保障，能够更好的服务于各类用户。监控传输网络系统的设计，立足于满足高清视频接入、转发、存储、解码等需求，同时选择适合的有发展前途的网络技术，充分满足未来监控系统业务的需求。

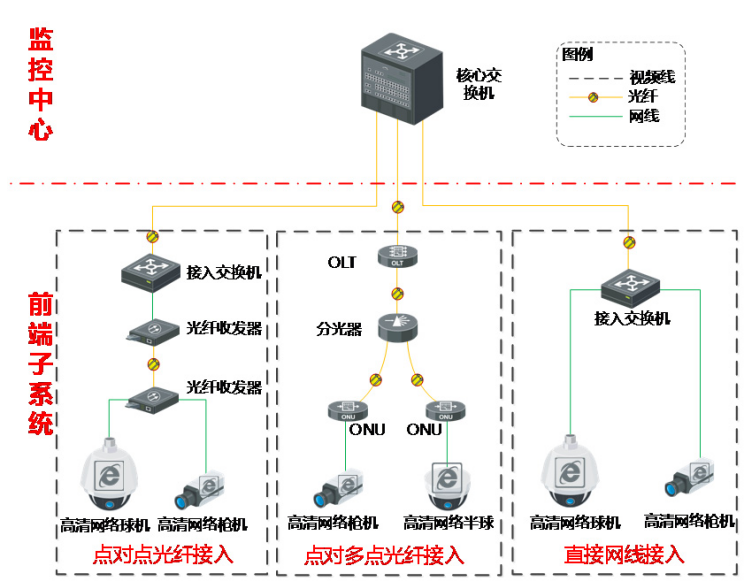

整个传输网络采用接入层、核心层两层传输架构设计。前端网络设备就近连接到接入交换机，接入交换机与核心交换机之间通过光纤连接；部分设备因传输距离问题通过光纤收发器进行信号传输，再汇入到接入交换机。

监控中心

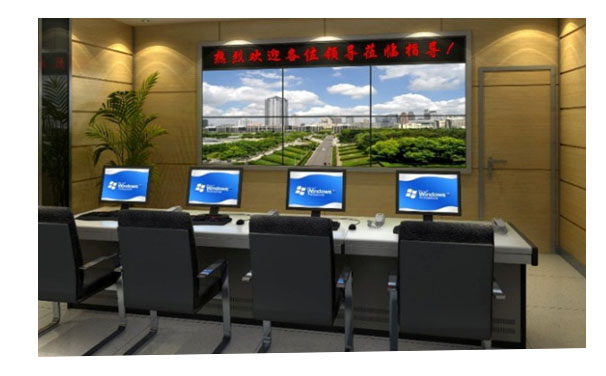

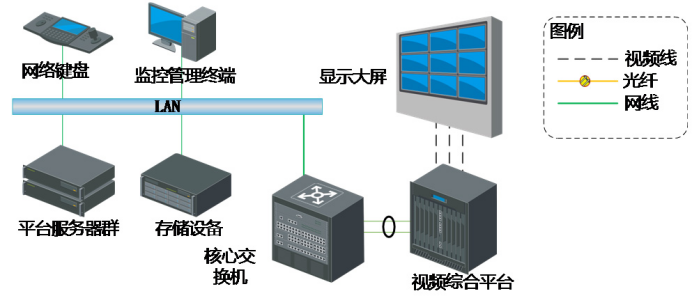

监控中心是整个视频监控系统的核心，实现视频图像资源的汇聚，并对视频图像资源进行统一管理和调度。其中，存储设备实现视频图像资源的存储及调用；视频综合平台完成视频解码上墙和图像的拼接控制，服务器支撑综合管理平台，并通过网络键盘进行视频切换和控制，通过高清大屏对高清视频进行精彩展现。

监控中心建设内容具体包括视频存储部分、视频解码拼控部分、大屏显示部分、平台管理软件、设备机柜、服务器等。

视频存储系统

视频存储系统采用集中存储方式，使用专用视频存储设备，支持流媒体直存，减少了存储服务器和流媒体服务器的数量，确保了系统架构的稳定性。学校视频监控系统可根据系统的规模大小设置总控中心。分控中心或总控中心实施录像存储，分控中心可采用NVR进行本地存储，总控中心采用CVR进行集中存储。

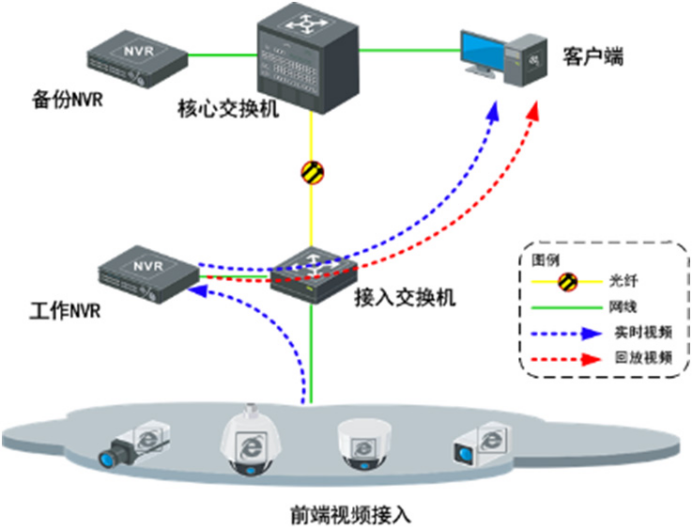

NVR存储方式

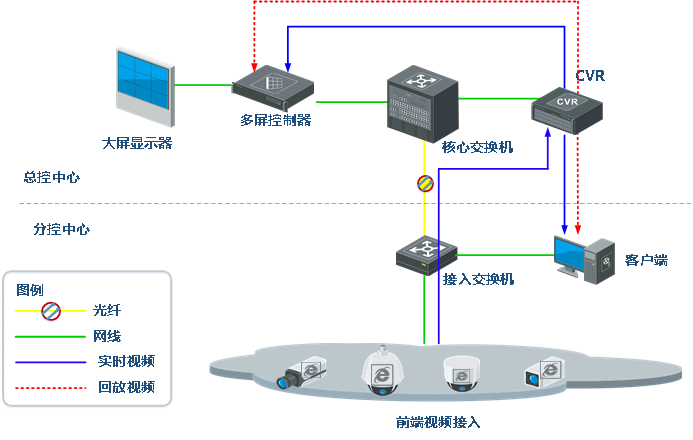

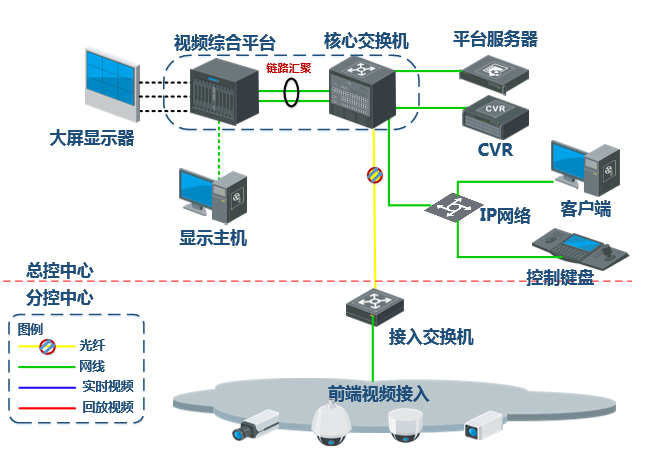

CVR存储方式

视频解码拼控

视频解码拼控系统采用集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台设计，即视频综合平台，满足数字视频切换、视频编解码、视频编码数据网络集中存储、电视墙管理、开窗漫游显示等功能，极大地简化了监控中心的设备部署，更从架构上提升了系统的可靠性与健壮性。

大屏显示

大屏显示子系统用来视频图像的显示。液晶显示单元常用的尺寸有46寸、47寸、55寸、60寸等，它可以根据客户需要任意拼接，采用背光源发光，物理分辩率可以轻易达到高清标准，液晶屏功耗小，发热量低，且运行稳定，维护成本低。LCD大屏单元组成的拼接墙具有低功耗、重量轻、寿命长、无辐射、安装方便快捷、占用空间较小等优点。
